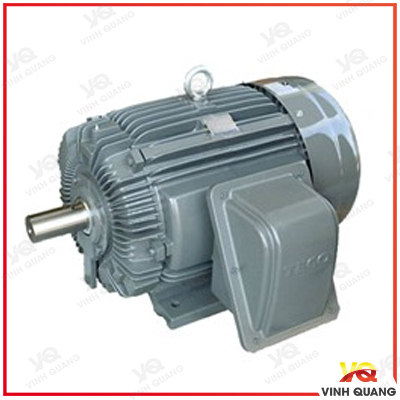

1) Đặc điểm quy cách Motor Teco 420HP 315kw
- Ký hiệu Động cơ điện Teco AEEV AESV (chân đế), AEUV (mặt bích), AEAV, AEGV (three phase low voltage squirrel cage motor).
- Điện áp: 220-380v, 380v- 660v
- Cấp bảo vệ bụi nước IP55, Insulation Class F
- Tiêu chuẩn tiết kiệm năng lượng: EFF1 – IE1, EFF2 – IE2
- Nhiệt độ lý tưởng khi vận hành: -15 độ - 40 độ C. Chế độ làm mát toàn phần.
- Vòng bi bạc đạn motor Teco 315kw mã số: NU322C3
2) Thông số kỹ thuật Động cơ Teco 315kw 420HP AEEV AESV
a. Bản vẽ kỹ thuật motor Teco 315kw 420HP 4 cực điện
- Tổng chiều dài L= 1530mm
- Tổng chiều cao HAD= 1010mm
- Khoảng cách tâm lỗ đế ngang trục A= 610mm
- Khoảng cách tâm lỗ đế dọc trục B= 630mm
- Đường kính trục D= 95mm
- Chiều dài trục E= 170mm
- Bản rộng chốt cavet, key: F= 25mm
- Frame size: 355
- Lực mô men xoắn: ~ = 2039.70 Nm
- Dòng điện định mức: = 559 (A), không được mang tải quá mức này.
